主要な技術特性
磁気浮動軸承
電気磁気浮遊技術により 機械的な接触と摩擦は 完全に排除されます
システム信頼性と使用寿命を劇的に向上させる
高速回転が可能で,空気流の性能を最適化
高効率の永久磁石モータードライブ
高効率の永久磁石モーターを駆動システムとして採用
従来のインダクションモーターよりも高い効率と電力密度
急速なダイナミックレスポンス特性
3次元最適化流量プロペラー
ロープは3次元の最適化流量設計を採用している.
複雑な渦巻き空気の流れパターンを 作り出し,空力学効率を向上させる.
流量損失や騒音や振動を減らす
直接結合設計
モーターはギアボックスやベルト駆動の必要なく,ホイップラーに直接接続される.
全体の構造を簡素化し,送電効率を向上させる
製品 の 利点
超高効率:磁気浮遊と高効率モーターと最適化されたプロペラーが完璧に組み合わせることで,エネルギー消費量が大幅に削減されます.
コンパクトで軽量: 直接接続設計により,全体的な寸法が小さく軽くなります.
高信頼性: 接触式マグネスレーブと永久磁石モーターの構築により,ほとんどメンテナンスなし.
高速性能:マグレフ技術により,より高速な速度と最適化された空気流出が可能です.
エネルギー節約と高効率
高速の永久磁石モーターと高効率の三次流動駆動器が直接結合しています
伝統的なルーツ扇風機よりも 30%以上節約できます
多段階遠心吹風機より20%以上節約
単段高速遠心風機より10%以上節約
低騒音
自動バランス技術を採用し,磁気浮動ベアリングの振動量は伝統的なベアリングよりも1次元の大きさで,摩擦はありません.活性ダムピング設計を80dB (A) くらいの扇風機騒音.
メンテナンスなし
統合設計,スキーマウント構造,安装が簡単, 1 つのキーで起動と停止. 日常操作,機械的なメンテナンスなしで,フィルターを交換するだけです.
インテリジェント制御
PLC+GPRS/3G/4Gを採用し,ファンの走行状態をリアルタイムで監視し,風量,風圧,回転速度などの知的な制御を実現します.手動モードの制御障害が発生した場合,遠隔で修理やデバッグもできます.
| 製品シリーズ | GF 50 | GF 75 | GF 100 | GF125 | GF 150 | GF175 | GF 200 | GF 250 | GF 300 | GF350 | GF 400 |
| モーター電源 (KW) | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 250 | 300 | 350 | 400 |
| 推進力 (kPa) | 入口流量 (m3/min) 1atm 20°C | ||||||||||
| 40 | 55 | 86 | 110 | 156 | 168 | 208 | 219 | 270 | 323 | 425 | 443 |
| 50 | 50 | 74 | 100 | 132 | 149 | 185 | 198 | 247 | 297 | 375 | 396 |
| 60 | 43 | 64 | 85 | 113 | 127 | 158 | 169 | 210 | 253 | 320 | 356 |
| 70 | 37 | 55 | 74 | 99 | 111 | 140 | 148 | 184 | 222 | 280 | 312 |
| 80 | 33 | 49 | 65 | 86 | 97 | 120 | 129 | 160 | 193 | 240 | 271 |
| 90 | 28 | 44 | 57 | 75 | 84 | 105 | 112 | 139 | 167 | 210 | 235 |
| 100 | 40 | 52 | 68 | 77 | 96 | 102 | 127 | 153 | 190 | 215 | |
| 110 | 71 | 88 | 95 | 118 | 142 | 175 | 199 | ||||
| 120 | 66 | 82 | 88 | 110 | 132 | 165 | 185 | ||||
| 130 | 124 | 152 | 165 | ||||||||
| 150 | 148 | ||||||||||
| サイズ (mm) | 1700×1500×1480 | 1850×1700×1780 | 2150×1750×1700 | 2370×2260×2080 | |||||||
| 体重 (kg) | 800 | 1000 | 1200 | 1350 | 1500 | 1800 | 2000 | 2500 | 2800 | 3200 | 3500 |
吹風機の使用条件と上記の表が一致しない場合,性能変換の必要性私たちの会社は,さまざまな労働条件のユーザーの特定のニーズを満たすために,ユーザーの要求に応じて非標準設計することができます.

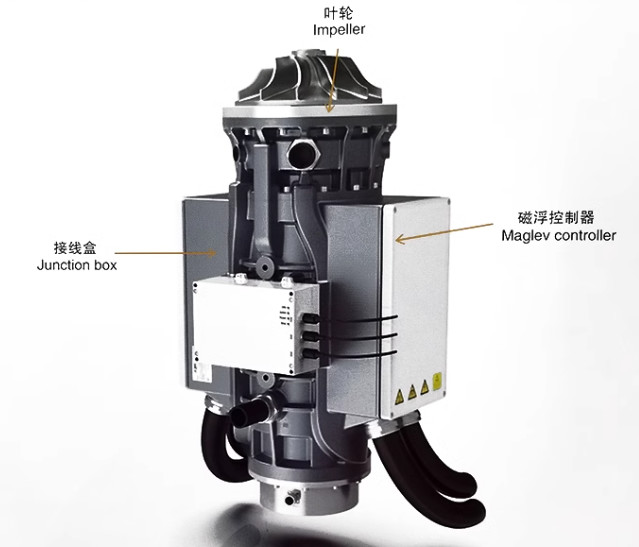

独立知的財産権を持つコア技術-磁気軸承設計と制御技術
磁気浮遊ベアリング技術によって 装置が電源を供給するとローターシステムは電磁力によって浮遊させられる制御器は1秒間に10,000回以上の信号取得を保証し,高速ローターの安定した浮動を確保するために,リアルタイム修正信号を同期的に与えます.
冗長な電源システムと保護ベアリングにより 多重保護を実現し,突然の電源故障や故障による損傷を引き起こすことはありません.
磁気浮動ベアリング制御装置
